Elektrizität

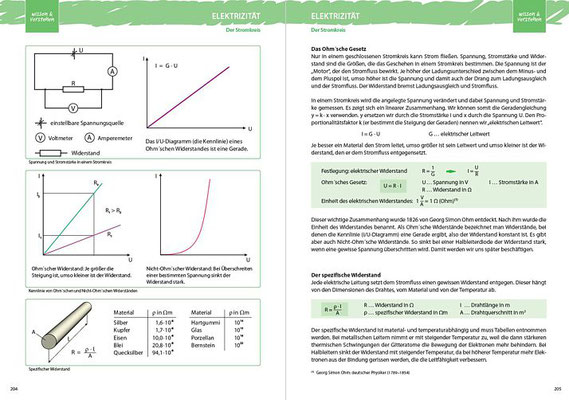

1. Der Stromkreis (Buch S. 202 - 209)


Der Abschnitt "wissen & verstehen" umfasst im Buch sechs Seiten.

  • Der Leitungsmechanismus in Metallen
  • Gleich- und Wechselstrom
  • Die Stromstärke
  • Das Ohm´sche Gesetz
  • Der spezifische Widerstand
  • Elektronische Widerstände
  • Einstellbare Widerstände und Potentiometer
  • Elektrische Messgeräte


Der Abschnitt "forschen & anwenden" umfasst im Buch zwei Seiten mit insgesamt vier Aufgaben:

  1. Aufgaben zum Rechnen und Überlegen
  2. Strom- und Spannungsmessung mit dem Multimeter
  3. Kennlinie eines Nicht-Ohm´schen Widerstandes
  4. Der spezifische Widerstand


Hinweise, Ergänzungen und Lösungen zu den Arbeitsaufgaben



1.1 Aufgaben zum Rechnen und Überlegen

Ergebnisse der Rechnungen:

  • 26 W-Lampe:   n = 7,06e17
  • Konstantan:   l = 1,13 m
  • Widerstandsbestimmung:   R = 480 Ohm

Das Video zeigt einige sehr aussagekräftige Experimente, die mit einem Draht aus Konstantan gemacht wurden.

Bitte auf "Dieses Video auf YouTube ansehen" klicken.

Konstantan (Wikipedia)




1.2 Strom- und Spannungsmessung mit dem Multimeter



1.3 Kennlinie eines Nicht-Ohm´schen Widerstandes

Experiment zur Kennlinienaufnahme
Experiment zur Kennlinienaufnahme

Zu dieser Aufgabe gibt es im eBook eine Animation bzw. eine Bildfolge. Sie kann auch als Basis für eine quantitative Auswertung und Beantwortung der Fragen verwendet werden.




1.4 Der spezifische Widerstand

Mit den Daten des abgebildeten Experiments ergibt sich ein spezifischer Widerstand von 2,45e-6 Ohmmeter.

Besonderes Augenmerk ist auf die Einheit zu legen. Die Zahlenwerte für den spezifischen Widersdtand werden manchmal in Ohm.Meter und manchmal in Ohm.Quadratmillimeter/Meter angegeben!
