Mechanik 1

Kräfte und ihre Wirkungen



2. Die Kraft als Vektor (Buch S. 48 - 51)

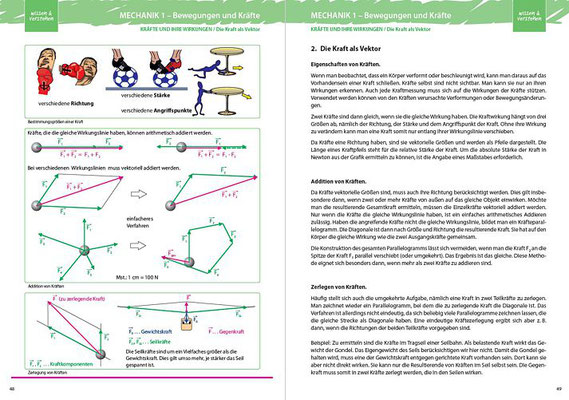

Der Abschnitt "wissen & verstehen" umfasst zwei Seiten.

  • Eigenschaften von Kräften
  • Addition von Kräften
  • Zerlegen von Kräften

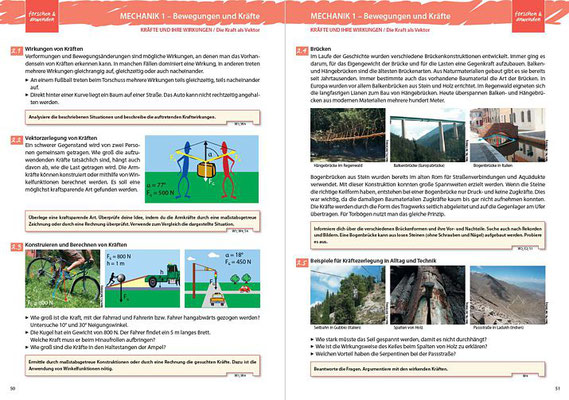

Der Abschnitt "forschen & anwenden" umfasst zwei Seiten mit insgesamt fünf Aufgaben:

  1. Wirkungen von Kräften
  2. Vektorzerlegung von Kräften
  3. Konstruieren und Berechnen von Kräften
  4. Brücken
  5. Beispiele für Kräftezerlegung in Alltag und Technik


Hinweise, Ergänzungen und Lösungen zu den Arbeitsaufgaben





2.1 Wirkungen von Kräften



2.2 Vektorzerlegung von Kräften

Ergebnis der Konstruktion oder der Rechnung:

Bei einem Winkel von 77° betragen die Armkräfte jeweils 1 111 N. Bei einem angenommenen Winkel von 30° sind nur mehr 289 N pro Arm nötig!



2.3 Konstruieren und Berechnen von Kräften

Ergebnis der Konstruktion oder der Rechnung:

  • Fahrrad:  bei 10° Neigung → F = 139 N;  bei 30° Neigung → F = 400 N
  • Kugel auf Brett:  F = 160 N
  • Ampel:  F1 = 1 456 N;    F2 = 1 385 N



2.4 Brücken




2.5 Beispiele für Kräftezerlegung in Alltag und Technik
