Felder



2. Das elektrische Feld (Buch S. 266 - 271)

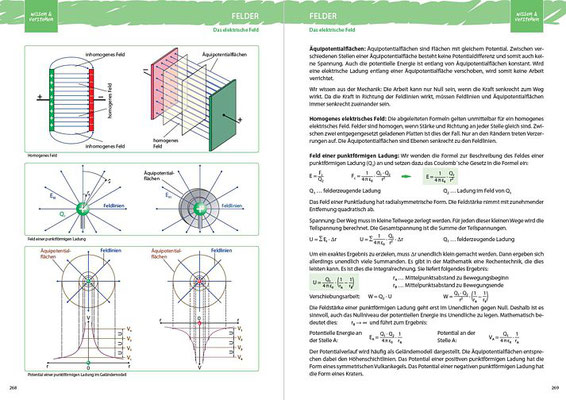

Der Abschnitt "wissen & verstehen" umfasst im Buch vier Seiten.

  • Der Feldbegriff
  • Feldstärke / Feldlinien
  • Arbeit und Spannung
  • Das Potential / Äquipotentialflächen
  • Homogenes elektrisches Feld
  • Feld einer punktförmigen Ladung


Der Abschnitt "forschen & anwenden" umfasst im Buch zwei Seiten mit insgesamt vier Aufgaben:

  1. Aufgaben zum Rechnen und Überlegen
  2. Die elektrischen Feldlinien
  3. Kraftwirkung im homogenen elektrischen Feld
  4. Das Elmsfeuer - die Spitzenwirkung


Hinweise, Ergänzungen und Lösungen zu den Arbeitsaufgaben



2.1 Aufgaben zum Rechnen und Überlegen - Rechenergebnisse

  • Verhältnis der Ladungsmengen = 9 : 4;   linke Ladung positiv, rechte Ladung negativ
  • Elektrische Feldstärke E = 10 000 N/C
  • Äquipotentialflächen:  r1 = 0,45 m;   r2 = 0,22 m;   r3 = 0,15 m;   r4 = 0,11 m;  r5 = 0,09 m
  • Elektron beschleunigen: Ekin = 1 keV = 1,6e-16 J;   v = 1,875e7 m/s
  • Umax = 90 000 V

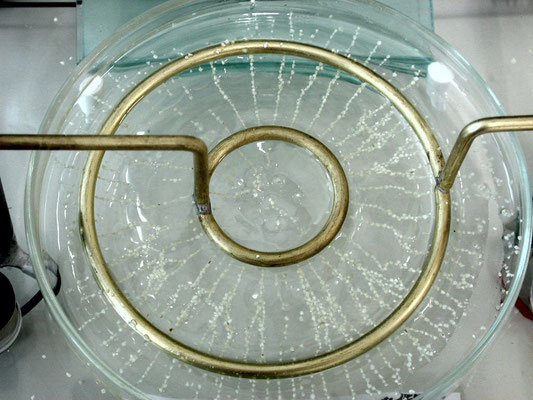

2.2 Die elektrischen Feldlinien

Die Bilder können als Basis für die Beantwortung der Fragen verwendet werden. Die Richtung der Feldlinien kann allerdings an diesen Bildern nicht abgelesen werden. Was müsste man dazu noch zusätzlich sehen oder wissen?




2.3 Kraftwirkung im homogenen elektrischen Feld

Experiment zur Demonstration der Kraftwirkung im homogenen elektrischen Feld
Experiment zur Demonstration der Kraftwirkung im homogenen elektrischen Feld

Zu dieser Aufgabe gibt es im eBook ein Video, das den Ablauf des Experiments zeigt. Es kann auch als Basis für die Beantwortung der Fragen verwendet werden.




2.4 Die Spitzenwirkung

Experiment zur Demonstration der Spitzenwirkung bzw. des elektrischen Windes
Experiment zur Demonstration der Spitzenwirkung bzw. des elektrischen Windes

Das Elmsfeuer

Zu dieser Aufgabe gibt es im eBook ein Video, das den Ablauf des Experiments zeigt. Es kann auch als Basis für die Beantwortung der Fragen verwendet werden.
