Elektrodynamik

 1. Die Lorentzkraft  (Buch S. 10 - 19)


Der Abschnitt "wissen & verstehen" umfasst im Buch zwei Seiten.

  • Kraft auf einen stromdurchflossenen Leiter
  • Kraft zwischen stromdurchflossenen Leitern
  • Kraft auf einzelne bewegte elektrische Ladungen


Der Abschnitt "forschen & anwenden" umfasst im Buch acht Seiten mit insgesamt sieben Aufgaben:

  1. Beispiele zum Rechnen und Überlegen
  2. Die Lorentzkraft und ihre Einflussfaktoren
  3. Die Lorentzkraft zwischen stromdurchflossenen Leitern
  4. Der elektrodynamische Lautsprecher
  5. Teilchenbeschleuniger
  6. Der Massenspektrograf
  7. Van-Allen-Gürtel und Polarlichter


Hinweise, Ergänzungen und Lösungen zu den Arbeitsaufgaben

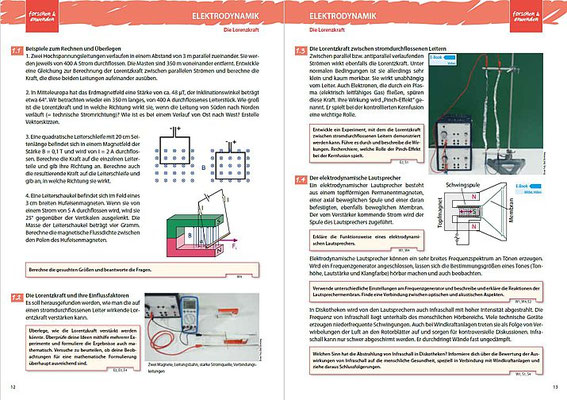

1.1 Beispiele zum Rechnen und Überlegen

Ergebnisse der Rechnungen:

  1. Lorentzkraft zwischen den Hochspannungsleitungen:
    F = 3,7 N
  2. Hochspannungsleitung im Erdmagnetfeld:
    Strom von Süd nach Nord: F = 6 N (nach Westen)
    Strom von Ost nach West: F = 6,7 N  (Nach Süd, 26° nach unten)
  3. Lorentzkraft auf Leiterschleife:
    Linke Leiterschleife: senkrechte Stücke: F = 0,02 N; unteres horizontales Stück: F = 0,04 N; gesamt: F = 0,04 N nach unten
    Rechte Leiterschleife: alle Stücke: F = 0,04 N; gesamt: F = 0 N
  4. 4. Leiterschaukel im Magnetfeld: B = 0,124 T

Magnetfeld der Erde
Kraft auf Fernleitungen (leifiphysik)




1.2 Die Lorentzkraft und ihre Einflussfaktoren (Exp.)

Anmerkung:

Die "technische Stromrichtung" ist an sich eine willkürliche Festlegung und geht vom Plus- zum Minuspol einer Stromquelle. Verwendet man die technische Stromrichtung, so kann man die Richtung der Lorentzkraft mit der Drei-Finger-Regel der rechten Hand finden (wie im Buch auf S. 10/11 dargelegt).

Im Video wird als Basis die Fließrichtung der Elektronen (vom Minus- zum Pluspol) verwendet. In diesem Fall muss man die linke Hand verwenden, um die Richtung der Lorentzkraft zu finden.

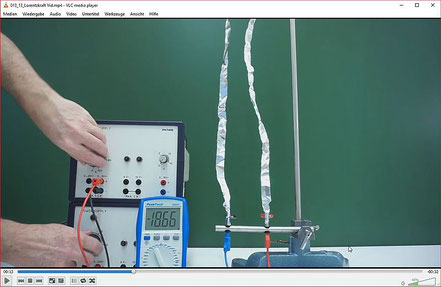

1.3 Die Lorentzkraft zwischen stromdurchflossenen Leitern (Exp.)

Zu dieser Aufgabe gibt es im eBook ein Video, das den Ablauf des Experiments zeigt. Es kann auch als Basis für die Beantwortung der Fragen verwendet werden.




1.4 Der elektrodynamische Lautsprecher (Exp.)

Zu dieser Aufgabe gibt es im eBook zwei Bilder und ein Video, das den Ablauf des Experiments zeigt. Bilder und Video können auch als Basis für die Beantwortung der Fragen verwendet werden.




1.5 Teilchenbeschleuniger (Exp.)

Zu dieser Aufgabe gibt es im eBook ein Video und eine Animation, die den Ablauf des Experiments zeigen.

Ergebnis der Formelableitung:

Hinweis zum Video: Klicken sie auf Play und dann auf "Dieses Video auf YouTube ansehen.




1.6 Der Massenspektrograf

Geschwindigkeitsfilter. Ergebnis der Formelableitung:

Masse der Teilchen. Ergebnis der Formelableitung:

Versuche die Unterschiede zwischen den hier angeführten und den im Video abgeleiteten Formeln zu erkennen und zu erklären.

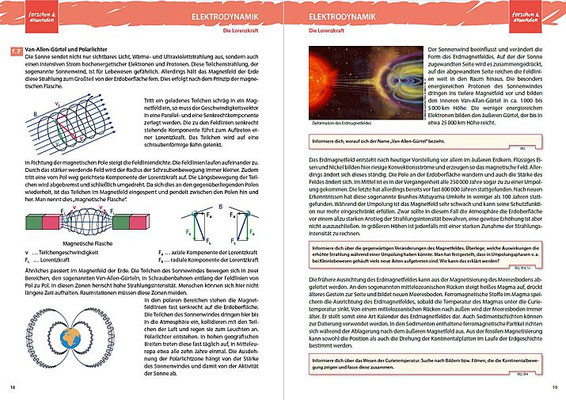

1.7 Van-Allen-Gürtel und Polarlichter
